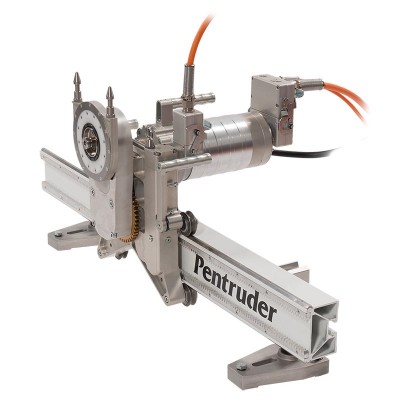

Стенорезная машина Pentruder 6-10HF

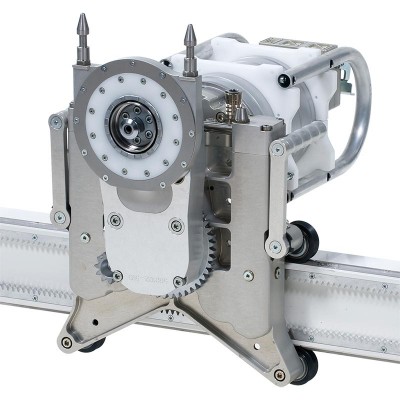

Стенорезная машина Pentruder 6-10HF — это облегченный вариант стенорезной машины Pentruder 6-12HF. Она является профессиональной односкоростной высокопроизводительная стенорезной машиной.
Используя диск диаметром 1200 мм она может эффективно решать любые поставленные задачи. Она идеально подходит для быстрой и очень сложной работы.
Стенорезная машина Pentruder 6-10HF обладает высокой мощностью благодаря специально разработанному высокочастотному двигателю. Скорость вращения диска регулируется потенциометром на пульте управления и обеспечивает максимальную производительность при использовании дисков любых диаметров. В дополнение к тому что скорость вращения шпинделя регулируется непрерывно от 815 до 1200 об./мин.
Высокочастотная стенорезная машина Pentruder 6-10HF может работать в комбинации с 15 или 18 кВт высокочастотным двигателем.
Для управления стенорезной машиной используется блок управления Pentpak 427.
| Информация о дисках | |
|---|---|
| Макс. Ø диска: | 1200 мм (48″) |
| Макс. глубина пропила макс. Ø диска: | 515 мм (20.3”) с диском 1200 мм. (Диаметр диска минус 85 мм (3.35”)) |
| Макс. Ø диска первоначального запила: | 800 мм (32″) |
| Диаметр посадочного отверстия диска: | 60 мм (1-3/8” для США) |
| Подача воды: | Централизованно через фланец диска |
| Диаметр фланца диска: | 158 мм (6.22”) centre bolt type flange. |
| Диаметр фланцев для резки заподлицо / диаметр отверстий для болтов (P.C.D): |
158 фланец O.D. 130 мм P.C.D. 6x M8 10.9 с потайной головкой 110 мм P.C.D. 6x M10 10.9 с потайной головкой 108 мм P.C.D. 6xM10 10.9 с потайной головкой 4.25” P.C.D. 6x 3/8” (108 мм P.C.D. 6x M10) 10.9 с потайной головкой |
| Мощность | |
| Двигатель на пильном диске: | Высокочастотный 400 Гц двигатель |
| Макс. непрерывная выходная мощность | 15 кВт (24л.с.) с Pentpak 427 |
| Макс. крутящий момент: | 130 Нм (1-я передача, 15 кВт) |
| Скорость вращения шпинделя под нагрузкой: (Примечание: макс. мощность при 400 Гц) |
815 — 800 об./мин. при 300-440 Гц Плавная регулировка скорости вращения шпинделя от 300 Гц до 440 Гц, варьируется в электронном виде с помощью потенциометра. См. в руководстве подробную таблицу скоростей. |
| Двигатель перемещения — Макс. скорость перемещения: | 24 В постоянный ток — 2.0 м/мин |
| Двигатель подачи — Макс. скорость подачи «рукава»: | 24 В постоянный ток – 1.7 об./мин. |
| Вес | |
| Вес «головы» стенорезной машины: | 20 кг (46 фунтов) |
| Вес 15 кВт ВЧ-двигателя: | 13 кг (28.6 фунтов) |
| Вес 18 кВт ВЧ-двигателя: | 18 кг (40 фунтов) |
*Все технические данные могут быть изменены без предварительного уведомления.
| № Запчасти | Описание | Количество |
|---|---|---|
| «Голова» стенорезной машины | ||
| 10060201DIG | Pentruder 6-10HF | 1 |
| 42880101 | Быстросъемный фланец диска под отверстие диаметром 60 мм, компл. | 1 |
| Высокочастотная система | ||
| 07184001DIG | ВЧ-двигатель 18 кВт 400В | 1 |
| 09274001DIG | Блок управления Pentpak 427 | 1 |
| 64900101 | Комплект кабелей цифрового управления 24В 9м (с водяным шлангом) | 1 |
| 64900201 | Комплект кабелей цифрового управления 400В 9м | 1 |
| 64190401 | Пульт дистанционного управления | 1 |
| Аксессуары | ||
| 43210601 | Рамка-держатель для защитного кожуха диска, компл. | 1 |
| 11080701 | Защитный кожух 32″ (800 мм +) | 1 |
| 49032101 | Универсальная направляющая MCCS 2.0 м (79″) двусторонняя, компл. | 1 |
| 49032101 | Универсальная направляющая MCCS 1.15 м (45″) двусторонняя, компл. | 1 |
| 43101401 | Установочная симметричная лапа, компл. | 3 |
| 55070201 | Стопор TP3 | 2 |
| 65340101 | Набор инструментов для стенорезной машины Pentruder, компл. | 1 |
| 07810101 | Транспортировочная тележка | 1 |
| 64119101 | Комплект крышек для ВЧ-разъемов на «голове», блоке управления + пульте управления | 1 |
*Возможно огромное сочетание с другими аксессуарами.
Техническое описание стенорезной машины Pentruder 6-10HF
*Руководства оператора на русском языке высылаются по запросу на электронную почту.
